二次濾網‖自動二次濾網設計規范
一、二次濾網‖自動二次濾網網型號規格:
進出水管：XEW400[DN400]、XEW500[DN500]、XEW600[DN600]、XEW700[DN700]、XEW800[DN800]、XEW900[DN900]、XEW1000[DN1000]、XEW1100[DN1100]、XEW1200[DN1200]、XEW1400[DN1400]、XEW1600[DN1600]、XEW1800[DN1800]、XEW2000[DN2000]、XEW2200[DN2200]、
過濾精度：P級4-20mm，
壓力等級：<0.6MPa，1.0MPa，
通流面積比：1：3.75倍
輸岀電源：380v
二、二次濾網‖自動二次濾網運行說明:

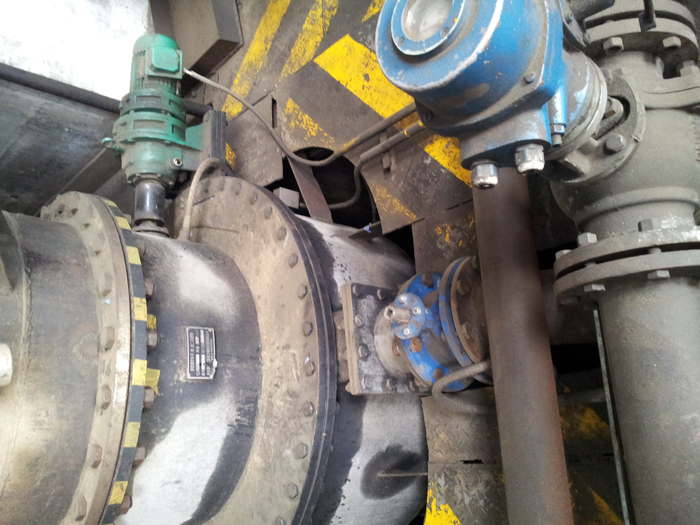

【二次濾網‖自動二次濾網在正常過濾狀態時，電動減速機不啟動，排污閥關閉。水從進口進入【二次濾網】自動二次濾網筒體內，產生壓力差，隨著過濾的繼續進行，雜質在濾網上的附著，壓力差會(huì )升高，當壓力差達到預設值時，過濾器進入自清洗狀態，電動減速機啟動按設定轉速帶動濾網芯，電動排污啟動，此時雜質將會(huì )與一定量的水經排污口排出管路系統，完成自動旋轉、自動清洗、自動排污過程后，電動減速機停運行，電動排污閥門關閉，過濾系統正常運行過濾工作，等待進入下一自清洗循環。不同的濾網適用于不同的過濾精度(采用不銹鋼板開孔制作過濾網，具有強度高，使用周期長，安全系數高等優點)。控制系統可根據用戶要求進行修改設計，并可與LCU機房、DCS系統聯網運行，同時還可以現場手動操作等控制。【二次濾網】自動二次濾網配備有報警系統，以保障過濾系統的安全運行。
三、二次濾網‖自動二次濾網精度換算表
濾網孔徑尺寸與標準目數對應表
濾網孔尺寸：4.75mm 標準目數：4目
濾網孔尺寸：4.00mm 標準目數：5目
濾網孔尺寸：3.35mm 標準目數：6目
濾網孔尺寸：2.80mm 標準目數：7目
濾網孔尺寸：2.36mm 標準目數：8目
濾網孔尺寸：2.00mm 標準目數：10目
濾網孔尺寸：1.70mm 標準目數：12目
濾網孔尺寸：1.40mm 標準目數：14目
濾網孔尺寸：1.18mm 標準目數：16目
濾網孔尺寸：1.00mm 標準目數：18目
濾網孔尺寸：0.850mm標準目數：20目
濾網孔尺寸：0.710mm標準目數：25目
濾網孔尺寸：0.600mm標準目數：30目
濾網孔尺寸：0.500mm標準目數：35目
濾網孔尺寸：0.425mm標準目數：40目
濾網孔尺寸：0.355mm標準目數：45目
濾網孔尺寸：0.300mm標準目數：50目
濾網孔尺寸：0.250mm標準目數：60目
濾網孔尺寸：0.212mm標準目數：70目
濾網孔尺寸：0.180mm標準目數：80目
濾網孔尺寸：0.150mm標準目數：100目
濾網孔尺寸：0.125mm標準目數：120目
濾網孔尺寸：0.106mm標準目數：140目
濾網孔尺寸：0.090mm標準目數：170目
濾網孔尺寸：0.0750mm標準目數：200目
濾網孔尺寸：0.0630mm標準目數：230目
濾網孔尺寸：0.0530mm標準目數：270目
濾網孔尺寸：0.0450mm標準目數：325目
濾網孔尺寸：0.0374mm標準目數：400目
連云港市宏慶電力輔機有限公司專業從事電廠、水電站、熱電公司、鋼鐵治金、石化、造紙、印染、礦山、機械加工等工礦企業。輔機設備產品的設計、制造及改造。公司注冊商標：【連圣華康牌】。節能環保電力輔機產品有：二次濾網‖手動二次濾網‖電動二次濾網‖強排污二次濾網‖引流式二次濾網‖不銹鋼二次濾網‖強排污反沖洗二次濾網‖濾水器‖自動濾水器‖全自動濾水器‖全自動反沖洗濾水器‖工業濾水器‖手動工業濾水器‖電動工業濾水器‖精密濾水器‖激光打孔濾水器‖自動陶瓷濾水器‖膠球‖膠球泵‖膠球清洗‖膠球清洗裝置‖凝汽器膠球清洗裝置‖中央空調膠球清洗裝置‖除氧器‖旋膜除氧器‖旋膜式除氧器‖新型旋膜式除氧器‖濾油機‖真空濾油機‖復式真空濾油機‖真空離心式濾油機‖新型射水抽汽器‖激光打孔濾水器‖消聲器‖風機消聲器‖柴油發電機消聲器‖真空泵消聲器‖消音隔音裝置‖汽液兩相流疏水器、疏水器、磷酸鹽加藥裝置、減溫減壓器、化學補水裝置，產品質量可靠，均按國家水電部的技術指標進行設計、生產。還根據客戶的具體需求，提供設計生產和特殊性要求的產品以及技術方面的援助。以上產品眾多都是我公司產品，我公司的產品在全國各地都有廠家使用，歡迎來電咨詢，我公司還將及時提供詳細資料和技術。
 |
