膠球清洗/中央空調膠球清洗裝置設計說明
膠球清洗/中央空調膠球清洗裝置概述：
中央空調膠球清洗裝置廣泛用于賓館、大型超市、商務辦公大樓等商業、公共建筑。其運行狀況的好壞直接影響企業形象與經濟效益，在工礦企業領域中，中央空調膠球清洗裝置更是滿足正常生產不可或缺的設備，但是它是公共建筑中最大的耗能設備。在中央空調運行系統中，冷凝器冷卻管內壁不可必免產生嚴重的污垢、生物粘泥。污垢對熱交換效率影響非常大，導致機組耗能增加，換熱效率變低，尤其是生物沾泥，雖然非常薄，但對熱交換效率的影響卻達硬質結垢的十倍左右。而且這些污垢、生物粘泥會(huì )縮短冷凝器、壓縮機等設備的使用壽命，嚴重時被迫停機。
中央空調冷卻管傳統辦法是人工機械清洗污垢，或者是通過化學水處理冷卻管內壁的污垢和生物粘泥，。以上的清洗辦法不僅成本投入之大，而且會(huì )產生化學腐蝕，同時不能徹底解決問題。
中央空調冷卻管人工清洗不能實現對冷凝器連續在線的清洗，人工清洗以后，機組投入連續運行24小時，冷凝器就會(huì )重新被污染，效率隨著運行時間再度降低，。機組又會(huì )額外消耗了大量的能源。因此傳統人工清洗無法徹底解決冷凝器冷卻管的腐蝕、結垢問題。
連云港市宏慶電力輔機開發有限公司針對上屬情況，組織技術人員研發了【一種新型收球器專利號201320364623.8 】，徹底解決了中央空調冷卻管結垢的相關和問題：連云港市宏慶電力輔機開發有限公司設計制造中央空調膠球清洗裝置〖冷凝器＋蒸發器〗，憑先進在線自動清洗的技術特點及優勢，深受新老客戶的好評。
中央空調膠球清洗裝置工作原理：
中央空調〖冷凝器＋蒸發器〗在線自動膠球清洗裝置采用純物理方法，利用冷卻水系統的循環，膠球輸送泵的增壓流程，選用質量好膠球[剝皮球＋硅化球＋金鋼砂球]，垵冷卻管10％的比率投球，將合理的膠球數量裝入蓄球器[裝球室]，膠球輸送泵將清洗膠球從裝球室吸岀送入〖冷凝器＋蒸發器〗的進水管中，依靠水流產生的沖刷力和膠球與換熱管壁產生的摩擦力擦洗掉換熱管內壁的水垢、污垢以及微生物膜。在〖冷凝器＋蒸發器〗冷卻水出口端通過收球網將膠球[剝皮球＋硅化球＋金鋼砂球]攔截收回送入蓄球器[裝球室]。從而完成一次循環清洗。自動清洗控制方式可以根據用戶的要求設置，清洗時間和運行次數由PLC來實現， 中央空調〖冷凝器＋蒸發器〗實現全自動在線清洗。能始終保持冷凝管內壁潔凈，從而提高了〖冷凝器＋蒸發器〗的熱交換效率，同時降低能耗。
★膠球清洗裝置的應用范圍：
①、火力電廠的凝汽器清洗；
②、中央空調〖冷凝器＋蒸發器〗清洗；
③、冷油器＋換熱器＋高加加熱器＋各種管式換熱器；
④、所有采用水介質的管殼式換熱器。尤其是工礦企業，例如鋼鐵、化工、醫藥等場合，換熱器效率的高低也直接關系到工藝水平產品質量，因此冷凝器膠球清洗裝置的使用已成為正常生產的有效保障。
★★膠球清洗裝置給用戶帶來的利益：
1、中央空調〖冷凝器＋蒸發器〗膠球清洗裝置降低空調機組饦耗10-15%；
2、火力電廠的凝汽器膠球清洗裝置可以始終保持管冷卻管的內壁清潔；提高熱效率的10%；
3、膠球清洗裝置治理了冷凝器＋冷凝器＋蒸發器冷油器＋換熱器管束腐蝕，延長冷卻管的使用壽命；
★★★ 膠球清洗裝置的供貨范圍

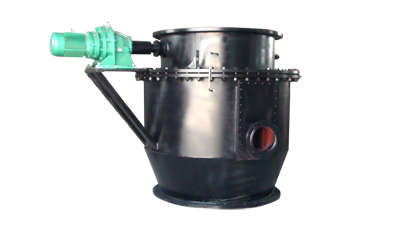

1）反沖洗二次濾網【過濾器＋濾水器】；
2）收球網【∧型格柵式收球網＋漏斗式收球網】；

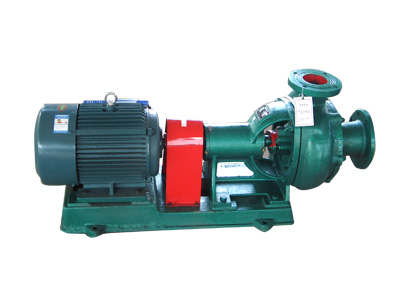

3）膠球輸送泵【新型膠球泵＋發球器】；

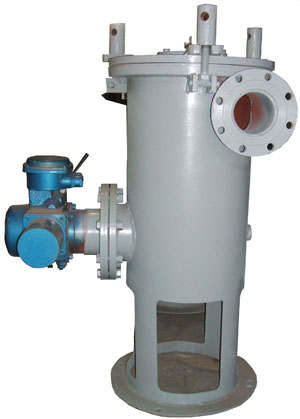

4）裝球室【蓄球器】；
5）分匯器【三通閥】；

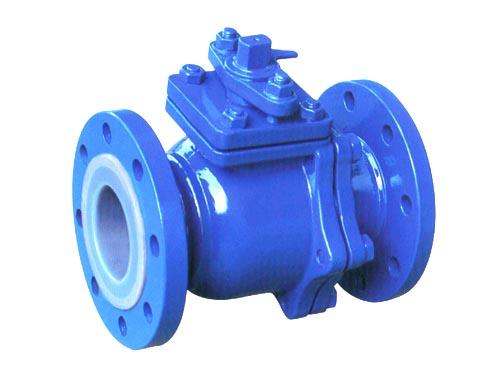

6）球閥【投球閥＋收球閥】；
7）膠球 【剝皮球＋硅化球＋金鋼砂球】；
8）PLC控制柜；
 |
