兩級真空除氧器
概述
在鍋爐給水處理工藝過程中，除氧是一個非常關鍵的環節。氧是給水系統和鍋爐的主要腐蝕性物質，給水中的氧應當迅速清除，否則它會(huì )腐蝕鍋爐的給水系統和部件，腐蝕產物氧化鐵會(huì )進入鍋內，沉積或附在鍋爐管壁和受熱面上，形成傳熱不良的鐵垢，而且腐蝕會(huì )造成管道內壁出現點坑，阻力系數增大。管道腐蝕嚴重時，會(huì )時常發生管道爆管事故。國家規定蒸發量大于等于2噸每小時的蒸汽鍋爐和水溫大于等于95℃的熱水鍋爐都必需除氧。多年來眾多鍋爐給水處理工作者一直都在探求既高效又經濟的除氧方法，而真空除氧法就是其中的一種。它主要適用于低溫低壓鍋爐的使用及沒有蒸汽源的鍋爐給水除氧。
工作原理
旋膜真空除氧的工作原理是應用亨利定律和道爾頓定律，根據亨利定律可知,在封閉容器中，任何氣體同時存在于水面上，則氣體的溶解度與其自己的分壓力成正比，而且氣體的溶解度僅于其本身的分壓力有關。在一定壓力下，隨著水溫升高，水蒸汽的分壓力增大，而空氣和氧氣的分壓力越來越小，在100℃時，氧氣的分壓力降低到零，水中的溶解氧也降低到零。當水面上壓力小于大氣壓力時，氧氣的溶解度在較低水溫時也可達到零。水面空間氧氣分子被排出，或轉變成其它氣體，從而氧的分壓力為零，水中氧氣就不斷地逸出，達到除氧的效果。
這種除氧方法一般在30℃~60℃溫度下進行。可實現水面低溫狀態下除氧（在60℃或常溫），對熱力鍋爐和負荷波動大而熱力除氧效果不佳的蒸汽鍋爐，均可用真空除氧而獲得滿意的除氧效果。相對于熱力除氧技術來說：它的加熱條件要求很低，鍋爐房自耗汽量減少，并且真空除氧器可低位布置，對運行管理噴射泵、加壓泵等關鍵設備的要求比熱力除氧更高。低位布置也需要一定的高度差，而且對噴射泵、加壓泵等關鍵設備的運行管理要求也很高。
型號參數
型號表示方法
ZCY—50T/H
| |-----處理水量50T/H
|----------真空除氧器

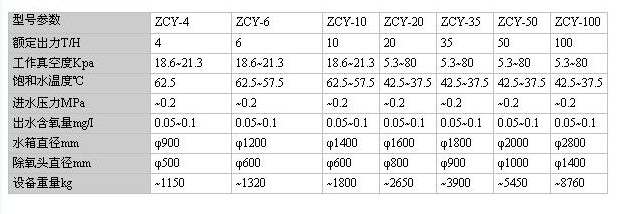

型號參數

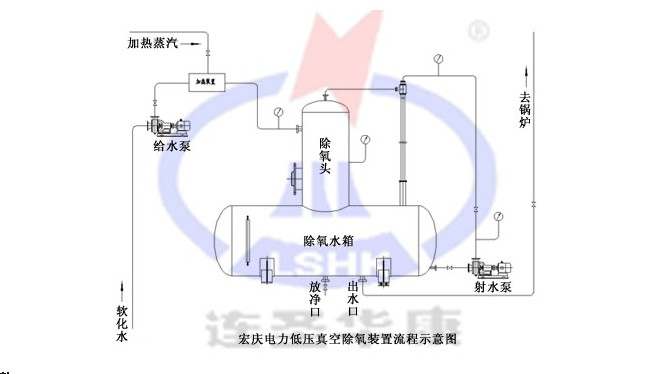

設備組成
旋膜真空除氧器主要是由除氧器（除氧頭及除氧水箱）、高效旋膜裝置、水噴射真空泵機組、引水泵機組等組成。
旋膜除氧器內裝設有高效旋膜裝置，將自然降膜改為強力旋膜，增加液膜的旋轉速度，液體沿旋膜內壁旋轉形成小膜裙，增強分散度、傳質功能；并將保持汽（氣）體通道；將獨立的三種傳熱傳質方式縮化為一體，主要突出以提高真空降低沸點的原理，在一個單元部件內完成。由于它具有很高的除氧效率和以提高真空降低沸點的特殊功能，突破了低溫低壓除氧的技術性能。
旋膜除氧器運行時，除氧水箱處于負壓狀態。在高位安裝時，水箱出水口與鍋爐給水泵進口的距離較大，最好不小于10米；低位安裝時，水箱出口于引水泵機組相連接，使負壓水升壓后進入鍋爐給水泵。
水噴射真空泵機組中配用了長喉型射水抽氣器，這種抽氣器具有設計結構緊湊，耗功低。并具有很高的抽吸效率，在同等條件下抽吸量超出老式的一倍。低噪聲運行，沒有振動，安裝布置更簡單。
引水泵機組的作用是在除氧器低位安裝時，通過引水泵將負壓水升壓后進入鍋爐給水泵。
 |
