膠球清洗裝置自動控制系統操作說明
一、電源要求說明：
1、提供五芯電纜YJV3×25＋2×16[3Φ 220/380V（3P＋N＋PE）]至裝置。
2、建議使用一路不間斷電源（AC 220V 1KVA）給PLC供電。
二、裝置聯鎖說明：
1、本裝置送運行、故障信號和控制信號去DCS，在DCS操作站顯示和報警。
2、DCS送（DCS/PLC控制選擇）信號及DCS啟動信號至本裝置，控制本來裝置啟停。
三、儀表清單：
1、差壓開關 型號：KH-53D 2史）（測量收球網進出口壓力）。
2、壓力表 型號：Y-150/0-1.0MPa 4只（裝在凝汽器進出水）

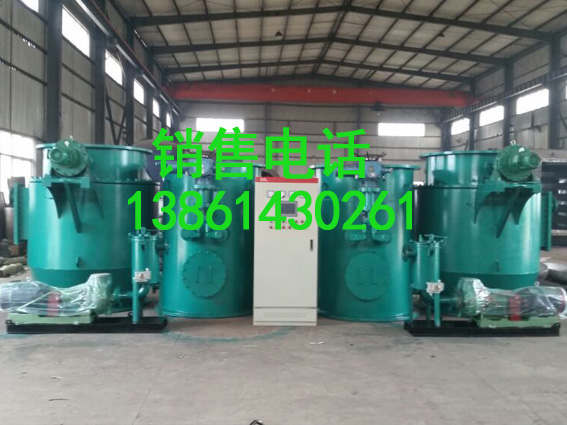

四、膠球清洗裝置試電：
膠球清洗裝置還可以實現自動化運行，主要靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。PLC同時配有時間實施計劃，膠球清洗投用可設置二級時間保護，時間設計范圍可以設置10-999小時自動投用一次。投用時間可設置為15-30分鐘，投用時間設置：PLC指令打開裝球室前置電動球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。同時打開循環水進水管道上電動投球閥，當正常運行后PLC指令打開裝球室出口電動球閥，循環水管道回水管道上裝有收球閥，PLC設置時間清洗為15-30分鐘后。PLC指令關閉裝球室的電動閥門，PLC再指令關閉電動投球閥門，再指令關閉收球電動閥門、其次PLC指令停止膠球泵運行，根據PLC設置每隔10-999小時再進行下一次清洗工作，這樣保證了膠球清洗裝置的安全運行。
|
