凝汽器膠球清洗裝置系統構成及工作原理
目前,清洗凝汽器銅管的方法很多，比如機械清洗、酸洗、通風干燥法、反沖洗法等，但此類方法大多需停機處理，有其一定的限制性。膠球清洗法對那些不便于停機的熱電廠來說，不失為一種行之有效的方法。
從上個世紀80年代以來，凝汽器膠球清洗系統已在我國火力發電廠普遍存在。凝汽器是將汽輪機的排汽變?yōu)槟Y水的換熱設備。它是電站設備中汽輪機的最大一個輔機。凝汽器的前、后水室和膠球清洗裝置構成為凝汽器膠球清洗系統。膠球清洗裝置由膠球泵、裝球室、收球網和管道及其附件組成。清洗時把膠球投入裝球室，啟動膠球泵，膠球便在比循環水壓力略高的壓力水流的推動下，經凝汽器的進水室進入銅管進行清洗。由于膠球輸送管的出口朝下，所以膠球在循環水中分散均勻,使各銅管的進球率相差不大。膠球把銅管內壁抹擦一遍，流出銅管的管口時，自身的彈力作用使它恢復原狀，并隨水流到達收球網，被膠球泵入口負壓吸入泵內，循環反復清洗。
該系統的功用是: 用膠球清洗凝汽器冷卻管內壁的污垢，以保證凝汽器有高的換熱效率，使凝汽器保持汽輪機經濟運行所必需的真空，從而保證整個熱力系統的高效，提高機組的出力。膠球清洗裝置已成為凝汽器不可缺少的輔助設備。
本設計對膠球清洗裝置進行反求設計，在現有資料的基礎上，針對現有系統的缺點，對膠球清洗系統進行改進，優化設計。
凝汽器概述：
電廠凝汽器是汽輪機的重要輔助設備，是實現汽輪機熱力循環和保證工作效率的設備，其作用過程是汽輪機排氣受冷卻凝結成水，形成高度真空，使進汽機蒸汽能膨脹到低于大氣壓力，多做功，其運行工況的正常與否，直接影響到整個機組的安全和經濟運行。
熱電企業的凝汽式汽輪機在運行中經常會(huì )遇到真空逐漸下將的問題，尤其是夏季，凝汽器真空對汽輪機運行的經濟性影響很大，如其它條件不變，真空度每變化1%，汽輪機的汽耗率平均變化1%~2%,不僅使機組能耗上升，影響機組經濟性，還會(huì )威脅機組安全,嚴重時還要降低發電負荷。故一般規定: 排汽壓力升高到0.015Mpa時，應降低負荷，排汽壓力升高到0.03Mpa左右時，應將負荷全部卸完，直至按規定的條件實行故障停機，直接影響了企業的經濟效益。導致真空下降的主要原因之一是凝汽器銅管內壁污垢的形成。并隨著時間的推移逐漸加厚，阻隔了換熱。傳統的方法是停機全面化學清洗或進行凝汽器半面交替清洗、加阻垢劑。
汽器銅管內水垢生成的原因及危害
一般電廠多采用井水、河水和海水作為循環水，這些天然水中原來就含有能溶解在水中的雜質和鹽類，例如重碳酸鈣鹽和重碳酸鎂鹽。把這樣的天然水作為循環水時，日久天長，由于燕發損失，要產生濃度，當濃度到一定程度，超過了它的溶解度時，碳酸鹽是不能镕于水的沉淀物，水中超過了此限度的部分鹽類就要沉積在凝汽器的銅管內壁結成硬質的鹽垢。根據流休力學原理，循環水在銅管內流動分為層流和絮流兩種基本形式。銅管內流動的循環冷卻水在外力作用下，以不同的流速流過銅管內同一斷面，緊貼管壁的一層，流速很慢(稱為: 邊界滯留層)。水中的CaCO3和粘垢最易滯留在銅管內壁上,形成邊界滯留層。據相關資料介紹，水冷設備換熱器中水垢厚度>2.16時，傳熱系數平均下降51%，設備運行效率下降50%，而形成水垢時間僅25 天。如此短時間內造成的嚴重危害，導致凝汽器長期處于低效率中運行。
傳統清洗方法的缺陷
為解決水垢問題，一部分企業采用停機清洗，依據凝汽器銅管內壁結垢的嚴重程度安排清洗次數。以停機四天計: 5 萬KW 機組為例，損火上百萬，還要支付人工.費用。硬垢J 酸洗,即使處理得當，也要嚴重影響銅管的使用壽命，還不算酸帶來的污染問題。清洮完成后又怎樣呢? 只能保持一個月左右，還過不了夏季; 另一部分企業在水中加阻垢劑，也能延遲結垢，但阻垢劑價格昂貴導致成本太高。
凝汽器膠球清洗裝置概述：

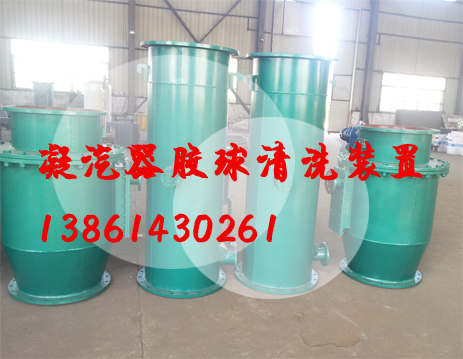

膠球清洗裝置是汽輪機發電機組在運行中對凝汽器冷卻管進行有效清洗的設備。該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。該裝置的適用范圍相當廣泛，它不僅適用于汽輪機的凝汽器，同樣也適用于石油、化工等單位的固定管板式熱交換器的冷卻管清洗，在連續工作不降低負荷的情況下，該裝置可隨時投入使用，始終保障冷卻管的清潔狀態，延長冷卻管的使用壽命，減輕勞動強度，已成為提高電廠經濟效益，保障凝汽器安全運行不可缺少的必備裝置。

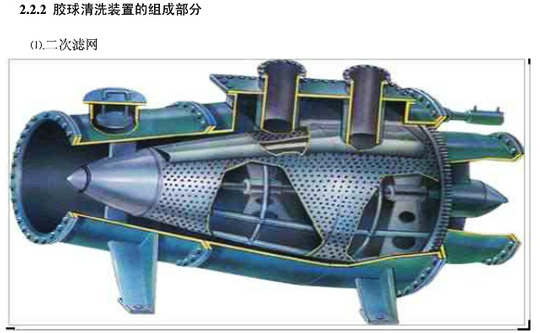

膠球清洗系統由兩次濾網、收球網、裝球室、膠球泵、分匯器、閥門、管路和電器控制裝置構成。
凝汽器膠球清洗裝置工作原理：
選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點(約1-2m)，且濕態比重和水相近。將膠球從裝球室手孔處投入裝球室內，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵，打開系統兩端球閥，膠球就在次循環水進口壓力略高一些的水流帶動下，進入凝汽器水室。因膠球是一個多微孔柔軟的彈性體，在循環水進出口壓力差的作用下被擠壓通過冷卻管，冷卻管內徑進行一次抹擦，使管內壁污垢隨水流帶出，膠球、循環水經過水管進入收球網，在收球網板的阻攔下，把膠球分離出來，由膠球泵抽出重新回到膠球室，如此反復、循環往復對凝汽器冷卻管實現連續清洗。
|
