凝汽器膠球清洗裝置系統配件啟動前的準備調試說明？

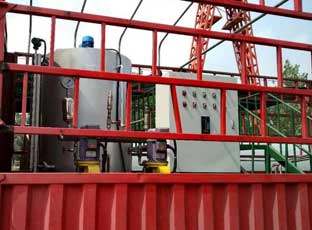

凝汽器膠球清洗裝置出廠前，我公司技術人員將該產品進行水壓試驗各系統配件調試等。凝汽器膠球清洗裝置整機調試：
電纜敷設。從程控柜到就地設備（收球網及差壓開關、二次濾網及差壓開關、膠球泵、裝球器、排污門及差壓開關）；
電氣接線。將安裝在設備上的執行機構、電動機、減速機、就地差壓開關及程控柜，對照廠家提供的端子接線圖接線；
分步調試。將連接好電氣線路的設備，檢查電氣絕緣。并按照工藝要求調整好行程開關及電機轉向；
整機調試。將已分步調試好的電氣設備，按照工藝流程進行整機聯調（手動、自動）。
系統啟動前的準備
凝汽器膠球清洗裝置系統：
凝汽器膠球清洗裝置系統中的所有設備已經安裝完畢并符合安裝要求,檢查下列設備應處的位置：
① 收球網 處于反洗位置；
② 膠球泵 出入口閥處于關閉位置；
③ 裝球室 內部切換閥及出口閥處于關閉位置；
④ 排空閥 處于關閥位置；
⑤ 放水閥 處于關閥位置。
監控系統：
① 各被控對象行程調整完畢；
② 膠球泵電動機轉動方向正確；
③ 所有的熔斷器配齊，參數正確；
④ 程控時間表整定完畢；
⑤ 差壓開關動作參數設定完畢（收球網7.5Kpa,二次濾網15KPa）；
⑥ 校驗、檢查相關表計完畢。
裝球器的裝球、充水、排氣操作
當上述檢查工作完成后，對裝球器進行裝球（按一定比例，即凝汽器單側流程冷卻管根數的7?13%），具體的操作順序如下：
① 關閉裝球器的入口手動閥，出口手動閥；
② 打開裝球器的排氣閥；
③ 打開裝球器的放水閥；
④ 打開裝球器上蓋，裝入要求數量的膠球，蓋上壓蓋擰緊螺栓。當裝球工作完成后，進行系統啟動。在系統啟動之前要對膠球清洗系統的裝球器進行充水和排氣,具體的操作順序如下：
① 關閉裝球器的放水閥；
② 打開膠球泵的入口手動閥、出口手動閥（裝球器的入口手動閥），對裝球器進行充水排氣操作；
③ 待裝球器充滿水之后，打開裝球器出口手動閥，關閉裝球器的排氣閥。
啟動膠球泵
① 檢查電機絕緣；
② 檢查膠球循環泵出、入口閥門是否打開；
③ 檢查電機轉動方向；
④ 啟動膠球泵，檢查膠球泵運行是否正常（軸承溫度，振動，出口壓力，并作好記錄），一切正常后，停下膠球泵。
手動操作，清洗
① 手／自動切換：膠球清洗轉換開關置于“手動”位置,同時相應的指示燈亮(紅)；
② 置收球網于收球位置：按收球網“收球”按鈕，收球網置收球位后，“收球”指示燈亮(紅)；
③ 啟動膠球泵：按膠球泵“開泵”按鈕，膠球泵運行后，“開泵”指示燈亮(紅)； ④ 開切換閥：按切換閥“開閥”按鈕，切換閥開到位后，“開閥”指示燈亮（紅）。 至此，系統進入“清洗狀態”，模擬屏上的“清洗”狀態指示燈亮 (紅)。
收球
當“清洗過程”進行完畢后,則進行“收球過程”操作。
關切換閥：按切換閥“關閥”按鈕，切換閥關到位后，“關閥”指示燈亮(綠)。同時“收球”狀態指示燈亮(紅)。
反洗
收球過程結束后，進行反洗過程操作。
① 停膠球泵：按膠球泵“關泵”按鈕，膠球泵停止后，“關泵”指示燈亮(綠)；
② 置收球網于反洗位置：按收球網“反洗”按鈕，收球網置反洗位后，“反洗”指標燈亮(綠)。至此，膠球清洗的全過程進行完畢，下次運行，重復以上操作即可。
程控運行
① 初始狀態：收球網必須位于反洗位置，如不是，則手動置反洗位置，膠球泵處于停止狀態，切換閥處于關閉狀態，系統中手動閥處于全開位置；
② 自動投入：檢查膠洗系統滿足初始狀態條件后，將膠球清洗手/自動二位選擇開關置于“自動”位置，同時相應的指示燈亮（紅）。
系統投入自動后，將按照設計程序，自動完成清洗，收球，反洗全部過程，并且按設定時間自動循環運行（具體時間設定根據實際運行要求而定）。
差壓監控與自動保護
差壓監控
① 凝汽器膠球清洗裝置系統
在程控運行方式下,當系統處于“清洗”狀態運行時，如果此時收球網前后兩側的差壓大于7.5KPa時，則“收球網差壓高”指示燈報警且自動進行收球并進行反洗（手動運行狀態時只進行報警，需手動進行處理），直至差壓低于7.5KPa，以保證循環水的通流。
② 二次濾網系統
二次濾網相鄰兩次排污的間隔時間比較長(一般設定12小時)，如果在等待期間內，由于冷卻水中的污物較多，濾網堵塞嚴重造成二次濾網兩側的壓差大于15KPa時，則“二次濾網系統差壓高”指示燈報警且自動進行排污（手動運行狀態時只進行報警，需手動進行處理），直至差壓值低于15KPa，以保證循環水通流。
控制系統自動保護
自動保護功能主要用于系統在工作過程中，一旦設備或電源出現故障，在運行人員不能及趕到現場的情況下，保護被控設備，以免事故擴大，造成設備損壞。
① 自動掉電保護
當被控對象在運行中出現電氣或機械故障，使其不能正常運轉時，則控制系統自動使相應設備停止運行，同時相應到位指示燈閃爍發出故障報警信號并把此信號送至集中控制室，提示檢修人員進行處理。
② 斷相保護
本系統中對于膠球泵電動機和二次濾網電動機設計有斷相保護電路，當三相電源中的任何一相斷路時，控制系統自動切斷電源，電動機掉電停止轉動,以免電機缺相運行，造成損壞。
|
