膠球清洗裝置（全自動凝汽器膠球清洗裝置）安裝用途有哪些？
做凝汽器循環水系統的生產廠家都知道，膠球清洗裝置（全自動凝汽器膠球清洗裝置）未安裝的情況下，非常不值得的，也是不應該發生的，更是可以避免的。那么由于凝汽器循環水系統先天設計原因，凝汽器循環水系統膠球清洗裝置使用時間過長，收球網收球效果差，已無法徹底清洗凝汽器冷卻管內表面結垢，已經直接影響到凝汽器換熱冷卻效果，同時還影響到機組安全經濟運行。目前需要換膠球清洗裝置（全自動凝汽器膠球清洗裝置），連圣華康牌膠球清洗裝置收球率≥95%。連圣華康牌膠球清洗裝置既節省了人力、物力，又能實現全自動在線節能經濟運行。
膠球清洗裝置（全自動凝汽器膠球清洗裝置）工作原理：
選用合適的膠球，將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻水管數的10%左右。先打開收球網的管線投球閥和收球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換（易堵球），膠球在循環水流的帶動下進入凝汽器水室。膠球在循環水進出口壓力差的作用下洗刷冷凝汽器卻管內泥沙污物，對冷卻管內進行一次抹擦，使凝汽器冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球有效分離出來，再經膠球泵打入裝球室重新送入送球管線，按此規律往復循環對凝汽器冷卻水管進行連續清洗。清洗時間長短由使用廠家根據運行實際情況確定。

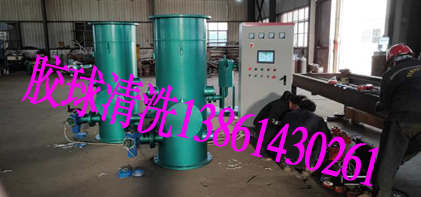

膠球清洗裝置（全自動凝汽器膠球清洗裝置）組成：
1、自動反沖冼二次濾網：自動反沖冼二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于5㎜以下的一切雜物，能保證膠球暢通無阻在凝汽器冷卻管內正常運行，自動反沖冼二次濾網起到了關鍵作用。自動旋轉反沖洗二次濾網結構形式如自動反沖冼二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置（6）排污閥（8）差壓變送器（7）引射流裝置等部件組成。
2、內置斗式收球網：收球網是膠球清洗系統中的關鍵設備，它安裝在凝汽器循環水的回水管段上，它的作用是把膠球從冷卻水中有效分離出來。我公司設計的內置斗式收球網，。它克服了柵板式收球網的漏球、跑球、切球等缺點，操作方便，收球率高，經濟效益好。
3、電動裝球室：裝球室是膠球清洗裝置中用于裝球、點球、取球、存儲球，觀察膠球在管線里運行情況的裝置。它由外殼、漏斗、切換閥、放氣閥、放水閥、電動執行機構等部件組成，并配有觀察窗，便于觀察膠球的運行。
4、膠球輸送泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。
5、電動分匯器：分電動匯器就是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器，其進岀口通徑為DN100。

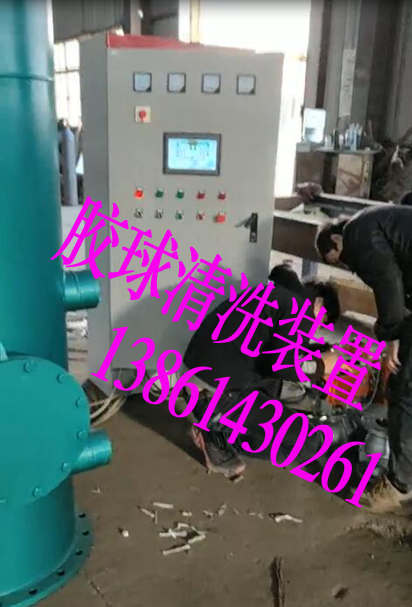

PLC自動控制：
膠球清洗裝置（全自動凝汽器膠球清洗裝置）靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。PLC同時配有時間實施計劃，二次濾網可設置二級時間保護，時間設計范圍可以設置10-999小時自動排污一次。
PLC自動膠球清洗裝置控制方式：
PLC首先指令關閉裝球室閥門，關到后PLC指令打開左側電動投球閥(1)電動收球閥(2)，開到后將信號傳送給PLC，PLC指令啟動膠球輸送泵。30秒后PLC指令打開裝球室切換閥，膠球清洗裝置進入正常運行狀態。PLC可設置清洗時間，清洗時間由使用廠家根據運行實際情況設定（30--50分鐘），當自動清洗時間完成后，PLC指令關閉裝球室的電動閥門，30秒后關閉電動收球閥(2)，60秒后關閉電動收球閥(1)，30秒后切換電動分匯器方向，PLC進入右側清洗狀態：PLC指令打開電動球閥(3)，30秒后打開電動球閥(4)，30秒后再打開裝球室電動閥門，自動清洗時間完成后， PLC指令關閉裝球室電動閥門，30秒后指令關閉球閥(4)，60秒后指令關閉球閥(3)，10秒后指令停止膠球泵運行。本次運行為單元化清洗。
膠球清洗裝置（全自動凝汽器膠球清洗裝置）改造注意事項：
1、在膠球清洗裝置（全自動凝汽器膠球清洗裝置）安裝前要對凝汽器冷卻水管進行一次徹底清洗。
2、收球時確保凝汽器系統循環水進水壓力≥0.12Mpa；
3、根據貴公司實際情況，停機改造，改造工期大約需要七個工作日。
膠球清洗裝置（全自動凝汽器膠球清洗裝置）優點說明：
1、使用【連圣華康牌】的凝汽器膠球清洗裝置，在機組不停機時可對凝汽器實現全自動在線清洗，能有效保持凝汽器冷卻管內壁清潔。
2、大大增加了凝汽器冷卻管的使用壽命，延長了機組大、小修周期。改造工期及合作事宜：改造工期7個工作日安裝時供方派技術人員現場指導安裝。 |
