膠球清洗裝置凝汽器、冷凝器系統常用的知識總結整理！
凝汽器系統中膠球清洗裝置常用的知識有哪些?為了使膠球清洗裝置生產標準使用，在系統中需求多樣化，根據用途的不同，可以將膠球清洗裝置分為以下二類：
【凝汽器膠球清洗裝置】膠球清洗裝置是汽輪機組在運行當中對凝汽器冷卻管進行有效清洗的設備。該裝置使用性能的好壞直接影響到汽輪機凝汽器的清洗程度和傳熱效果。該裝置的適用范圍相當廣泛，它不僅適用于汽輪機凝汽器的清洗，同時適用于石油、石化、化工、鋼鐵單位；固定管板式熱交換器的冷卻管的清洗，近年來又進入了中央空調的市場，該裝置在連續工作不降低負荷的情況下，可以隨時投入使用，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。是提高電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安全經濟運行不可缺少的裝置。
凝汽器膠球清洗裝置是目前國內更新?lián)Q代產品，凝汽器膠球清洗裝置主要分A、B兩大系列；A系列為漏斗式膠球網。B系列為沖孔板網式收球網，凝汽器膠球清洗裝置主要組成部件由先進的強排污反沖清二次濾網和收球網組成，兩大系列收球網是當前國內對冷卻管清洗產品。它具有以下特點：
1、設計結構新穎合理。
2、操作方便。
3、膠球回收率可達（≥98%）。
4、二次濾網過濾能力強。
【凝汽器膠球清洗裝置工作原理】
選用合適的膠球，將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻水管數的10%左右。先打開收球網的球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，膠球在循環水流的帶動下進入凝汽器水室。膠球在循環水進出口壓力差的作用下洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球分離出來，由膠球泵吸出重打入裝球室，按此規律往復循環對凝汽器冷卻水管進行連續清洗。
A、B系列的使用范圍
1、A系列漏斗式收球網主要適用于25MW以下發電機組凝汽器冷卻水管的清洗裝置，同時適用于各種熱交換器對冷卻管的清洗的使用，提高熱交換的經濟效益。
2、B系列沖孔板網式收球網廣泛用于25MW以上汽輪機組的凝汽器冷卻水管的清洗使用。A、B兩大系列凝汽器膠球清洗裝置產品優點
1、我公司生產的A、B兩大系列產品克服老膠球清洗的漏球、切球、跑球的缺點。
2、收球率：投球達到飽和狀態下收球率可以達到98%以上。
3、采用不銹鋼沖孔板作為攔網，膠球的使用壽命可以延長3—4倍時間。

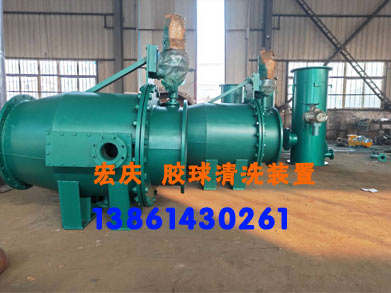

【凝汽器膠球清洗裝置組成】
①二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于6㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。電動旋轉反沖洗二次濾網結構形式如二次濾網它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。
②收球網：收球網是凝汽器膠球清洗裝置系統中的關鍵設備，它安裝在凝汽器循環水的出水管段上，它的作用是把膠球從冷卻水中分離出來。我公司設計的漏斗式和沖孔板網式收球網。它克服了柵板的漏球、跑球、切球等缺點，操作方便，收球率高，經濟效益好。
③裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、放氣閥、放水閥。
④膠球泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。
【凝汽器膠球清洗裝置PLC自動控制】
凝汽器膠球清洗裝置靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。PLC同時配有時間實施計劃，膠球清洗投用可設置10-999小時投用一次。使用時間可設置為15-30分鐘，投用時間設置：
1、PLC指令打開裝球室前置電動球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。
2、PLC指令打開裝球室出口電動球閥，PLC將信號傳送給裝球室，打開裝球室投球閥，按PLC的設置時間清洗15-30分鐘后。PLC指令關閉裝球室的電動閥門，PLC指令關閉裝球室前的電動閥門，再指令關閉裝球室的后置電動閥門、PLC指令停止膠球泵。可根PLC的設置10-999小時再進行下一次清洗工作。
【冷凝器膠球清洗裝置即中央空調膠球清洗裝置】冷凝器膠球清洗裝置是對中央空調主機冷卻管進行有效清洗的設備。該冷凝器膠球清洗裝置使用性能的好壞直接影響到主機冷卻管的清洗程度和傳熱效果。近年來中央空調的市場拓寬，冷凝器膠球清洗裝置廣泛用于中央空調主機清洗工作，在連續工作不降低負荷的情況下，可以隨時在線清洗，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。冷凝器膠球清洗裝置是中央空調安全經濟運行不可缺少的裝置。
【工作原理】
將膠球通過裝球室發送入冷凝器中，膠球依靠冷卻水的高流速擦洗掉冷凝器換熱銅管內壁的污垢，在冷卻水出水口端通過裝球室回收膠球，經收球管回至集球驅球器形成一個清洗循環。通過智能控制箱設置清洗頻率，達到自動在線清洗功能，始終保持冷凝器內壁潔凈，換熱效率高，冷水機組制冷效率高。

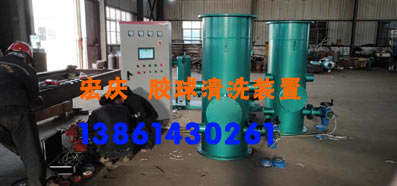

【冷凝器膠球清洗裝置組成部分】
裝球室是膠球自動清洗系統中用于裝球、驅球和觀察膠球運行情況的設備。它主要由外殼、頂蓋、收球斗、切換閥、進口管及出口管和單向閥組成。在頂蓋上鑲裝有機玻璃觀察窗，在外殼下部裝有放水口。球水分離器和發球器設計有足夠的容積，以保證膠球在球水分離器和發球器內有回旋的空間。其中收球斗、切換閥、單向閥均采用304不銹鋼制造。由于在裝球室中設計有獨特的單向閥裝置，從而取消了原來的電動門，不僅簡化了膠球清洗裝置系統及運行操作，而且便于實現自動控制，提高了運行的可靠性。
收球網是冷凝器進行膠球清洗過程中的關鍵組成設備之一。要維持膠球對冷凝管的連續清洗，就要將膠球源源不斷地送入清洗系統中，再將清洗過冷卻管的膠球及時回收，再次用于清洗之用。收球網就是用來把分散在冷卻水中的膠球全部收集起來的，以便重復使用，所以收球網的收球率很重要。收球網的網板采用304不銹鋼材料、抗腐蝕、抗沖擊、耐老化。
立式膠球泵采用直連式結構，具有同心度好，體積小，效率高，抽吸力大，拆裝便利，承壓等級16公斤等長處，是冷凝器在線清洗裝置首選產品。膠球泵采用圓柱形葉片，通道式的葉輪結構。膠球可以在泵腔內自由通過，不堵球，不損球。膠球可以通過膠球泵反復輸送到主機的銅管中對污垢進行沖洗，收球率達到98%。解決了老設備靠牽引來收球的難題。
【冷凝器膠球清洗裝置性能要求】
1、冷凝器膠球清洗裝置額發球速度應能保證所有膠球到達冷凝器前端板的時間差控制在5s之內，使每個膠球能同時清洗不同的換熱管。
2、冷凝器膠球清洗裝置應能正常回收膠球，不漏球，不積球。
3、捕球器水阻：當名義額定流速小于3.0m/s，在捕球網面清潔時，局部阻力損失應在0.5m水柱以?xún)取?BR>【冷凝器膠球清洗裝置特點】
1、很低節能10％，很高可達40％，收球率可達99%。
2、不到一年時間可回收一次性投入成本。
3、自動在線清洗，保證冷凝器無任何積垢、腐蝕。
4、避免和消除空調主機運行時所出現的不正常高壓狀態。
5、增加壓縮機及管路使用壽命。
6、保證冷凝器處于很高換熱效率狀態。
7、完全物理處理，節省化學處理成本，保護環境。
8、PLC電腦程序全程控制，無需技術員專人維護，可調控每天自動清洗冷凝器次數。
【冷凝器膠球清洗裝置使用方法】
產品操作
①調到手動狀態：先開閥2，再開閥1，然后把泵打開，開始發球。（客戶可自行調節運行時間）。
②調到自動狀態：運行時間設定周期為5小時一次（出廠已設定），閥1閥2同時開，1分鐘后再把泵打開，運行。
③清洗時間共7分鐘，第3分鐘的時候關閥2，開始收球，到第7分鐘的時候關閥1和泵。
【冷凝器膠球清洗裝置安裝注意事項】
中央空調循環水系統過濾器要求
■過濾精度為可攔截粒徑1.5mm；
■有效過濾面積為實際通徑面積3倍以上，見標準HG/T21637-1991中8.4條文規定。
■在線清洗裝置正式啟用前，必須沖洗、清理整個管道系統，包括水泵入口的過濾器等（過濾器精度必須小于5mm），排除安裝過程造成系統中的焊渣、鐵絲、木片、塑料以及鋼管氧化皮等雜志，排盡系統中的黃銹水。
■冷凝器膠球清洗裝置并不能取代化學水處理的緩蝕和殺菌滅藻的作用，所以，安裝冷凝器在線清洗裝置是還必須按國家有關標準進行化學水處理，但是可以提高濃縮倍數，減少含化學藥劑濃水的排放量。
膠球泵的使用和保養：
a.啟動：以點動方式檢查泵的轉向是否正確，不得長時間反轉；啟動前，在非灌注情況下，設置底閥時，應加灌足量引水，在不設底閥時應采用抽真空引水方式；確認可正常啟動時，即接通電源，調節軸封呈滴漏狀態（嚴禁無水運轉）。
b.進出口設置壓力表（進口為吸上狀態時設真空表），以監測泵運行狀態。在啟動時應關閉這些表計，正常運轉后打開表計，調節到所需運行工況。
c.運轉：當泵進入正常工作狀態后，需經常檢查電機溫升情況，軸承溫升不應超過35℃，極限溫度不應大于75℃。
d.使用和保養：泵運行1000小時后，應進行檢查。
e.膠球發球泵出口必須加裝截止閥與止回閥。 |
