| 膠球清洗裝置系統安裝使用前需要做些什么準備工作？ |
膠球清洗裝置系統安裝使用前需要做些什么準備工作？
隨著時代的發展，經濟水平的提高，電廠遵循國家節能政策實施，膠球清洗裝置系統的安裝使用已得到了回饋，下面分析膠球清洗裝置節能效益分析通過14題分析它的正確使用就顯得非常關鍵，那么安裝使用膠球清洗裝置需要做什么準備工作?下面宏慶電力輔機廠家為您詳細解答！

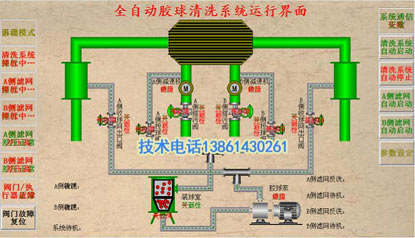

膠球清洗裝置系統安裝使用前的準備工作：凝汽器水室中隔板的竄通縫隙應予消除，以免引起循環水短路，而部分球在該縫處停留。水室中除循環水進、出口外，其余通外部的管道或盲孔，需在水室內壁管口加裝孔徑不小于7mm的球面網罩，以防逃球。在開啟膠球清洗裝置步驟之前，還是要在上面的操控部分進行設計參數，對于清洗的部位或者清洗的各方面都是需要進行設置的。凝汽器水室中隔板的竄通縫隙應予消除，以免引起循環水短路，而部分球在該縫處停留。水室中除循環水進、出口外，其余通外部的管道或盲孔，需在水室內壁管口加裝孔徑不小于7mm的球面網罩，以防逃球。循環水流量好保持在設計值，偏差不大于+15%范圍內，亦可根據運行經驗，適當調整上述數值的控制范圍膠球清洗系統運行操作 1) 膠球用溫水浸泡24小時，對浸泡后不合格的球取出不用。加球：打開裝球室放氣門，放水門，將裝球室上蓋打開，放入泡好的膠球，然后將上蓋壓好，將放氣門、放水門關閉。排氣，將裝球室出水閥打開，打開排氣閥，將裝球室內氣排掉直至出水，關閉排氣閥及放水閥。
汽輪機膠球清洗裝置系統節能效益分析：
1、某循環熱源溫度為527℃，冷源溫度為27℃，在此溫度范圍內循環大熱效率是多少？
解：已知：T1＝273＋527＝800KT2＝273＋27＝300K
η大＝η卡＝1－T2/T1＝（1－300/800）×100％＝62.5％
答：此溫度范圍內大熱效率為62.5％。
2、10噸水流經過熱汽后的它的焓從334.9KJ／㎏增加至502.4KJ／㎏，求10噸水吸收多少熱量？
解：已知：i１＝334.9ＫＪ／㎏ i２＝502.4ＫＪ／㎏ ａ＝10噸＝10×10３㎏
ｑ＝i２－i１＝502.4－334.9＝167.5（ＫＪ／㎏）
Q＝ａ?ｑ＝10×10３×167.5＝167.5×10４（ＫＪ）
答：10噸水吸收167.5×10４ＫＪ 的熱量。
3、一臺凝汽器其表面單位面積上的換熱量ｑ＝23000ｗ／㎡，凝汽器銅管內外壁溫差為2℃，求水蒸汽的凝結換熱系數？
解：由ｑ＝γ×（ｔ內－ｔ外）
得出：γ＝ｑ／（ｔ內－ｔ外）＝23000÷2＝11500（ｗ／㎡℃）
答：水蒸汽的凝結換熱系數是11500ｗ／㎡℃。
4、某機組主油泵出油量為0.9m3/min，油箱總油量為5m3，求油的循環倍率？
解：已知：ｌ＝0.9m3/min＝0.9×60＝54 m3/ｈ V＝５m3
由ｘ＝ｌ/Ｖ
得出ｘ＝54÷5＝10.8
答：油的循環倍率是10.8。
5、已知在某機組額定工況下，凝結水溫度為53℃，排汽溫度為54℃，循環水進水溫度為33℃，循環水出水溫度為42℃，求此臺機組的凝結水過冷度，凝汽器端差。
解：已知：Tｎ＝53℃，Tｐ＝54℃，Tｗ１＝33℃，Tｗ２＝42℃
由 凝結水過冷度δ＝Tｐ－Tｎ 凝汽器端差δｔ＝Tｐ－Tｗ２
得 δ＝54－53＝1（℃） δｔ＝54－42＝12（℃）
答：此機組的凝結水過冷度為1℃，凝汽器端差為12℃。
6、已知汽輪機入口處蒸汽的焓值為3475ＫＪ／㎏，后汽缸排汽焓值為2276ＫＪ／㎏，裝機容量為50MW，
ηｊ＝0.98，ηｄ＝0.97，求此機組的汽耗量。
解：已知：ｈ０＝3475ＫＪ／㎏，ｈｎ＝2276ＫＪ／㎏，Nｄ＝50MW＝50×103KW，ηｊ＝0.98，ηｄ＝0.98
由 汽耗量Dd＝3600 Nｄ／［（ｈ０—ｈｎ）×ηｊ×ηｄ］
得：Dd＝（3600×50×103）／［（3475－2276）×0.98×0.97］＝157926.68（㎏／ｈ）
答：此機組的汽耗量為157926.68㎏／ｈ。
7、從工程單位制水蒸汽熱力性質表中查得水蒸汽在450℃，30 at時的比容、比焓和比熵為：ｖ＝0.10998m3/kg，ｈ＝799.0kcal/kg，ｓ＝1.69646kcal/(kg?K)，在國際單位制中，上述參數各為若干？
解：在國際單位制中，
溫度為 T＝ｔ＋273.15＝450＋273.15＝723.15（K）
壓力為 ｐ＝30×98066.5＝2942000Pa＝2.942（MPa）
比容為 ｖ＝0.10998（m3/kg）
比焓為 ｈ＝799.0 kcal/kg＝799.0×4.1868×103＝3345300（J/kg）
比熵為 ｓ＝1.69646kcal/(kg?K)＝1.69646×4.1868×103＝7095 J/kg＝7.095（ＫＪ／㎏）
8、某電廠測的新蒸汽的表壓為100at，凝汽器的真空度為94％，當時氣壓計讀數為755mmHg。試將它們換算成以Pa為單位的絕對壓力。
解：大氣壓力Ｂ＝755×133.332＝100660（Pa）
新蒸汽絕對壓力為：ｐ１＝ｐｇ１＋Ｂ＝100×98066.5＋100660＝9907300（Pa）
凝汽器中蒸汽絕對壓力為：p2＝Ｂ－ｐv2＝Ｂ（1－ｐv2／Ｂ）＝100660×（1－0.94）=6040（Pa）
9、凝汽器水因真空表的讀數為710mmHg大氣壓力計讀數為750mmHg，求凝汽器內的絕對壓力和真空度各為多少？
解：根據絕對壓力pａ＝（patm－pv）/735.6 真空度＝pv/pamb×100％
得出：凝汽器內的絕對壓力pａ＝（750－710）／735.6＝０.054at＝0.0051Mpa
真空度＝(710÷750)×100％＝94.6％
答：凝汽器內的絕對壓力為０.0051Mpa，真空度為94.6％。
10、國產某機組的遲緩率為0.5％，額定轉速為3000r/min，求此臺機組轉速大擺動值及速度允許變動范圍各是多少？
解：大轉速擺動值＝ε×n0=0.5％×3000=15（r/min）
其速度允許變動范圍為n下限＝3000－15＝2975r/min n上限＝3000＋15=3015r/min
即（2975～3015r/min）
答：此臺機組轉速大擺動值是15 r/min及允許范圍在2975～3015r/min之間。
11、已知空氣的壓力p＝0.1×105Pa，溫度為27℃，空氣的R＝287J/（kg?K），空氣此時的比容和標準狀態下的比容？
解：T＝t＋273＝27＋273＝300K
據式pv＝RT得：v＝RT/p＝（287×300）÷（0.1×105）＝8.61（m3/kg）
標準狀態下，p0＝1.0132×105Pa，T0＝273K
根據p0v0/T0＝p1v1/T1得：
v0＝p1v1T0/p0v0＝（0.1×105×8.61×273）/（1.0132×105×300）＝0.7733（m3/kg）
答：空氣此時的比容8.61m3/kg為，標準狀態下的比容為0.7733m3/kg。
12、某電廠的汽輪發電機組功率為200MW，鍋爐的燃料消耗量為100t/h，其燃料發熱量為22000KJ/㎏，試求汽輪發電機組將熱能轉變?yōu)殡娔艿男师恰?BR>解：每小時燃料發出的熱量為：
100×103×22000＝2.2×109（KJ/h）
每小時熱能轉變?yōu)殡娔艿臒崃繛椋?BR>200×106×10－3×3600＝7.2×108（KJ/h）
因此，汽輪發電機組的效率為
η＝每小時熱能轉變?yōu)殡娔艿臒崃浚啃r(shí)燃料發出的熱量
＝7.2×108／2.2×109＝0.327＝32.7％
答：該機組的效率為32.7％。
13、有100kg50℃的水蒸汽，若含水分20kg，求此蒸汽的干度。
解：據式x＝mvap/（mvap＋mwat）可知
x＝（100－20）/100＝0.8
答：此蒸汽的干度為0.8。
14、某凝汽式汽輪機按朗肯循環工作，蒸汽的初壓力p1＝17 MPa，初溫度t1＝550℃，乏汽壓力p2＝0.005MPa。試求循環的熱效率、汽耗率和熱耗率。[在h－s圖及飽和水與飽和蒸汽性質表上查的：h1＝3426KJ/kg，h2＝1982 KJ/kg，h2′＝137.77（KJ/kg）］
解：熱效率為：ηt，R＝（h1－h(huán)2）/（h1－h(huán)2′）＝（3426－1982）/（3426－137.77）＝0.439＝43.9％
汽耗率為：dR＝3600／w0＝3600／（3426－137.77）＝2.49kg/（KW?h）
熱耗率為：qt，R＝3600/ηt，R＝3600/0.439＝8200.5KJ/（KW?h）
答：該循環的熱效率為43.9％，汽耗率為2.49kg/（KW?h），熱耗率為8200.5KJ/（KW?h）。 |
|
|
