膠球清洗裝置的作用
宏慶電力輔機輔機設計--制造--銷售--批發--技術中心信息
一、膠球清洗裝置概述
膠球清洗裝置是汽輪發電機組在運行當中對凝汽器冷卻管進行有效清洗的設備。膠球清洗裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。膠球清洗裝置的適用范圍相當廣泛，它不僅適用于汽輪機的凝汽器，同樣也適用于石油、化工等單位固定管板式熱交換器的冷卻管清洗，在連續工作不降低負荷的情況下，膠球清洗裝置可隨時投入使用，始終保持冷卻管的清潔狀態，延長冷卻管的使用壽命，減輕勞動強度，是提高電廠經濟效益、保障凝汽器安全經濟運行，檔可缺少的必備裝置。
二、膠球清洗裝置組成部件
膠球清洗裝置我廠生產的膠球清洗裝置是目前其他膠球清洗裝置的更新?lián)Q代產品，膠球清洗裝置主要組成部件二次濾網、收球網是當前兩中形式。它具有以下特點：（1）設計結構新穎合理。（2）操作方便。（3）膠球回收率高（≥96）（4）二次濾網過濾能力強。
三、膠球清洗裝置系統圖

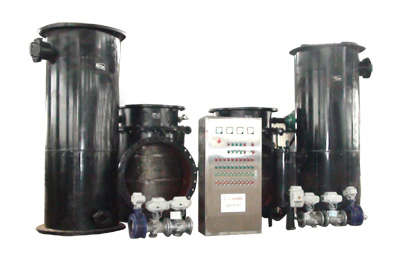

膠球清洗裝置系統由二次濾網、收球網、裝球室、膠球泵、分匯器、閥門、管路和電器控制裝置構成。
四、膠球清洗裝置工作原理
膠球清洗裝置選用合適的海綿膠球，球的濕態走徑比冷卻管內徑略大一點（約1—2mm）且濕態比重和水相近。將膠球從裝球室手孔處投入裝球室內，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵，打開系統兩端球閥，膠球就在此循環水進口壓力略高一些的水流帶動下，進入凝汽咕嘟水室。因膠球是一個多微柔軟的彈性體，在循環水進出口壓力差的作用下被擠壓通過冷卻管，對冷卻管內徑進行一次抹擦，使管內壁污垢隨水流帶出，膠球循環水經過水管進入收球網，在收球網板的阻攔下，把膠球分離出來，由膠球泵抽出重新回到膠球室，如此循環往復對凝汽器冷卻管實現連續清洗。
五、膠球清洗裝置的組成

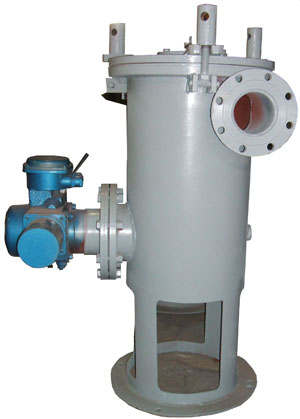

（1）膠球清洗裝置：二次濾網是冷卻水凈化裝置的主要設備之一，它清除了大于6mm以上的一切雜物，對保障膠球的暢通無阻和凝汽器的正常工作，起到了關鍵作用，它主要由：（1）殼體（2）不銹鋼網芯（3）高壓噴咀（4）傳動機構（5）減速機（6）排污門等六個部件組成。
（2）膠球清洗裝置收球網：收球網是膠球清洗系統中的關鍵設備，它安裝在凝汽器的出水管段上，它的作用是把膠球從冷卻水中分離出來，我廠設計的收球網型式，是漏斗式它克服了柵網板式收球網漏球，堵球等現象。收球率可達95%以上。
（3）膠球清洗裝置裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置，它由外殼、漏斗、切換閥等組成，并配有觀察窗、放氣、放水電磁閥門等。
（4）膠球清洗裝置膠球泵：它是膠球清洗裝置系統中使用膠球進行不斷循環的動力設備。該泵是一個專用的無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和膠球磨損小等優點
膠球清洗PLC自動控制
膠球清洗裝置還可以實現自動化運行，主要靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。
PLC同時配有時間實施計劃，膠球清洗投用可設置二級時間保護，時間設計范圍可以設置10-999小時自動投用一次。投用時間可設置為15-30分鐘，投用時間設置：PLC指令打開裝球室前置電動球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。
同時打開循環水進水管道上電動投球閥，當正常運行后PLC指令打開裝球室出口電動球閥，循環水管道回水管道上裝有收球閥，PLC設置時間清洗為15-30分鐘后。PLC指令關閉裝球室的電動閥門，PLC再指令關閉電動投球閥門，再指令關閉收球電動閥門、其次PLC指令停止膠球泵運行，根據PLC設置每隔10-999小時再進行下一次清洗工作，這樣保證了膠球清洗裝置的安全運行。
