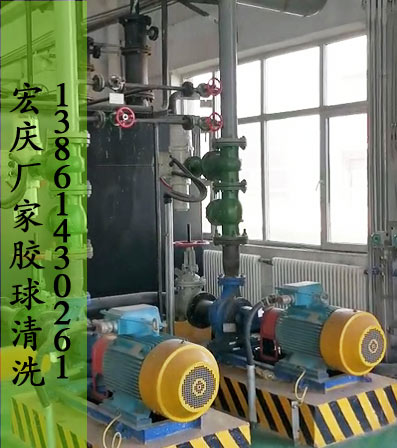

膠球清洗全密封電動壓力反沖式二次濾網技術說明
膠球清洗全密封電動壓力反沖式二次濾網技術說明,規格型號全密封電動壓力反沖式二次濾網\3620t/h\0.26MPa(g)\1.0 MPa(g) \38℃\60℃\≤2.5kPa\6mm\φ820×9mm\ PN1.0 DN800，執行標準及技術要求應符合：DL/T 458-1999 GB12348-2008 JB/T4730-2005 GB3280-2007。
設備規范
1.1設備名稱：全密封電動壓力反沖式二次濾網
1.2膠球清洗全密封電動壓力反沖式二次濾網設備安裝臺數
本工程二臺機組共配置1 臺全密封電動壓力反沖式二次濾網。
1.3型式：出入口水平，法蘭連接。
接口尺寸應能和設計院的管道直接連接，無須加裝大小頭。
1.4水質
流經全密封電動壓力反沖式二次濾網的冷卻水為開式循環冷卻水，水質見下表：
指標 單位 要求或使用條件 限值
濁度 NTU 根據生產工藝條件確定 ≤20
pH ---- ---- 6.8～9.5
鈣硬度+甲基橙堿度（以CaCO3計） mg/L 碳酸鈣穩定指數RSI ≥ 3.3 ≤1100
總Fe mg/L ---- ≤1.0
Cu2+ mg/L ---- ≤0.1
Cl- mg/L ≤300
SO42-+Cl- mg/L ≤2500
硅酸（以SiO2計） mg/L ≤175
Mg2+×SiO2（Mg2+以CaCO3計） mg/L PH≤8.5 ≤50000
游離氯 mg/L 循環回水總管 0.2～1.0
NH3-N mg/L ≤10
石油類 mg/L ≤5
CODcr mg/L ≤100
1.5運行方式及控制：
全自動運行、程序控制。
1.6安裝位置
全密封電動壓力反沖式二次濾網安裝在汽機房零米。
1.7采購用戶要求的單臺全密封電動壓力反沖式二次濾網設計參數
序號 名 稱 單 位 參數
1 設計流量 t/h 3620
2 工作壓力 MPa（g） 0.26
3 設計壓力 MPa（g） 1.0
4 *高水溫 ℃ 38
5 設計水溫 ℃ 60
6 設備阻力（反洗后） kPa ≤2.5
7 濾芯網孔 mm 6
8 接口管道規格 mm φ820×9
9 接口法蘭規格 PN1.0 DN800
注：采購用戶承諾當流量在±5%范圍內變化時，不會(huì )引起商務報價的變化。
標準和規程
全密封電動壓力反沖式二次濾網及附屬設備的設計和制造，應符合現行使用的國家有關標準和原部頒標準。這些標準和規范至少包括：
2.1膠球清洗全密封電動壓力反沖式二次濾網標準
標準代號 名 稱
DL/T 458-1999 板框式旋轉濾網
GB12348-2008 工業企業廠界環境噪聲排放標準
JB/T4730-2005 承壓設備無損檢測
GB3280-2007 不銹鋼冷軋鋼板和鋼帶
JB/T4711-2003 壓力容器涂敷與運輸包裝
GB2650-2008 焊接接頭沖擊試驗方法
JB4700-2000 壓力容器法蘭分類與技術條件
SL36-2006 水工金屬結構焊接通用技術條件
GB699-1999 優質碳素結構鋼
2.2如果本技術說明有與上述規程、規范和標準明顯抵觸的條文，采購用戶應及時通告采購用戶進行書面解決。
2.3從合同簽訂之日至采購用戶開始制造之日的這段時期內，采購用戶有權提出因規程、規范和標準發生變化而產生的補充要求，采購用戶應遵守這些要求。且不論采購用戶知道與否，采購用戶有責任及時書面通知采購用戶有關規程、規范和標準發生的變化。
膠球清洗全密封電動壓力反沖式二次濾網技術要求
3.1膠球清洗全密封電動壓力反沖式二次濾網一般要求
3.1.1過濾裝置必須保證安全可靠，同時有好的經濟性能，并且是國內目前*先進的水平。
3.1.2設備應當設計有適當的人孔或手孔，便于運行和檢修。
3.1.3過濾器殼體及網芯應有足夠的強度和剛度，不損壞、不變形。
3.1.4各設備的轉動部件轉動靈活、輕便，不卡澀。
3.1.5電動濾網采用全自動的運行方式，在設計的循環水量下設備的水阻不大于2.5 kPa。
3.1.6網芯應能承受150 kPa的差壓，而不變形、不損壞。
3.1.7帶有程控裝置的全自動運行的過濾器，運行時，能自動清洗排污，排污徹底干凈，網芯不能堵死；排污后水阻不大于2.5 kPa。
3.1.8過濾器應能夠切換為手動排污，切換為手動運行時，人工清理污物應方便快捷。
3.1.9電動濾網應具有自動反沖洗功能，濾網前后設壓差測量系統，當前后壓差不斷增加達到設定值時，濾網自動進行反沖洗，同時還應有力矩保護、自動反轉等功能。
3.1.10電動濾網一次反沖洗時間小于8分鐘，且一次清洗帶走的水量應小于相應時間內額定流量的4%。
3.1.11濾網系統中閥門開啟與關閉應靈活、方便。
3.1.12電動濾網的網孔及網孔中心距應根據中水水質進行設計。
3.1.13電動濾網殼體設置2200mm的觀察孔，并保證網芯在兩個大修期內不損壞。
3.1.14需起吊的零部件應有起吊的吊耳。
3.1.15電動濾網轉子驅動機構型式為電動，且濾水器反沖洗轉子還應設手動控制。
3.1.16設備使用電源：交流三相四線制、380V、50Hz。
3.2膠球清洗全密封電動壓力反沖式二次濾網材質要求
設備主要材料要求見下表：
序號 零部件名稱 材料
1 殼體 Q235R
2 網芯 TP316L
3 轉動軸 TP316L
4 轉動軸套 TP316L
5 閥門 鑄鋼
3.3全密封電動壓力反沖式二次濾網標志
在設備的明顯部位，應裝設不銹鋼金屬銘牌，金屬銘牌型式、尺寸、技術條件和檢驗規則，應符合GB13306-2011《標牌》的規定。金屬銘牌至少應包括下列內容：設備名稱、設備制造廠名稱、制造年月、制造廠產品編號、制造許可證編號、設備型號、容器類別、設計壓力、設計溫度、額定出力、*高工作壓力、設備凈重、KKS編碼。
3.4電氣要求
電氣設備及材料的選用應符合國家相應標準及規范。
3.5儀表和控制要求
3.5.1電動濾網采用就地及遠方全自動操作方式，當濾網結污垢后，濾網壓差升高至設定值時，能自動反沖洗機構及開啟各排污閥，對濾網進行反沖洗，直至濾網壓差降低到設定值以下，自動關閉反沖洗機構及各排污閥。所有濾網均設有前后壓差測量裝置。同時濾網排污也可以按照設定時間間隔來進行。電動濾網的全自動控制通過雁南熱電廠DCS系統完成，采購用戶應提供電動濾網及反沖洗機構的控制、聯鎖邏輯，并詳列設備控制I/O點清冊。
3.5.2 采購用戶應提供就地控制箱，完成就地控制功能。采購用戶與采購用戶的設計及供貨接口在就地控制箱上。采購用戶提供的就地控制盤、箱、柜防護等級應為IP56（NEMA4），不銹鋼材質，顏色為海灰B05，亞光，噴塑。
3.5.3電動濾網應配供就地安裝的小型電控箱。該箱具有下列基本功能：
(1) 箱上手動控制
a. 開啟、關閉各閥門
b. 近控(手動)或遠控(手動或自動)方式切換
(2) 箱上顯示
a. 各閥門全開、全關、中間位置狀態
b. 各濾網前后差壓
(3) 輸入遠方指令實現（硬接線形式）
a. 手動或自動開啟、關閉各閥門
(4) 向遠方輸出信號（硬接線形式）
a. 各閥門全開、全關狀態
b. 近控或遠控方式
c. 各濾網前后差壓（4~20mA）
3.5.4 隨濾網配供的測量?jì)x表(變送器、邏輯開關及液位計等)均配供安裝附件(包括但不限于一次門、二次門、排污門及管接頭和支架等，差壓變送器及差壓開關還應配有三閥組等)。供采購用戶使用的壓力測點則要求帶一次門，溫度測點需提供測溫元件接管座及保護套管。壓力表采用不銹鋼型。在振動很大的場所提供防振型壓力表；易腐蝕的場合使用防腐壓力表。按照壓力表數量提供緩沖彈簧彎,并配有接頭。就地壓力表的外罩的防護等級不低于IP65標準。 就地壓力表刻度盤尺寸：φ150；精度等級1.6；連接尺寸：除非特殊指明，一般為底部M20×1.5，接口尺寸均采用公制。
質量和性能保證
4.1膠球清洗全密封電動壓力反沖式二次濾網質量保證
4.1.1采購用戶應滿足本規范書所提的技術要求。
4.1.2采購用戶應向采購用戶保證所供設備是技術先進、成熟可靠的全新產品，在設計、材料選擇和工藝上均無任何缺陷和差錯，技術文件及圖紙的內容必須正確、完整，圖畫清晰，能充分滿足安裝、啟、停及正常運行和維護的要求。
4.1.3采購用戶應具備有效方法，控制所有外協、外購件的質量和服務，使其符合本規范書的要求。
4.1.4如在安裝和試運期間發現零部件的缺陷、損壞情況，在證實設備儲存、安裝、維護和運行都符合要求時，采購用戶應盡快免費更換。
4.2性能保證
采購用戶應按本規范書的要求，保證全密封電動壓力反沖式二次濾網的下列性能：
4.2.1全密封電動壓力反沖式二次濾網在設計流量下，網芯潔凈時，水阻不大于2.5kPa。
4.2.2全密封電動壓力反沖式二次濾網排污徹底干凈，網芯不能堵死；排污后水阻不大于2.5kPa。；
4.2.3網芯應能承受150 kPa的差壓，而不變形、不損壞。網芯在兩個大修期（10年）內不損壞。
4.2.4設備應能滿足年運行時間大于8000小時。
4.2.5設備使用壽命保證30年。
膠球清洗全密封電動壓力反沖式二次濾網安裝調試要求
5.1 設備安裝調試期間，采購用戶必須派員到現場進行技術服務解決安裝調試中的問題；現場服務人員應服從統一調度。
5.2采購用戶所供的設備及閥門具備發運至現場無需解體，安裝后即可投運的要求。
5.3 設備安裝調試過程中，由于制造質量造成的不符合規定的偏差，必須有文字記錄，由采購用戶處理，費用也由采購用戶自負。
5.4 設備安裝后，采購用戶應派人參加現場進行的分部試運及嚴密性試驗、驗收，并幫助解決試驗中暴露的問題。
采購用戶應提供的技術數據
采購用戶提供的數據與資料作為正式的文件，包含在本規范中，以表明采購用戶提供的所有設備的保證性能、預期性能、連接特性,結構特點。這些資料的準確性以及它與采購用戶規定的所有性能要求的適合性，均由采購用戶負完全責任。
供貨范圍
7.1 膠球清洗全密封電動壓力反沖式二次濾網一般要求
7.1.1 本附件規定了招標設備的供貨范圍。采購用戶保證提供設備為全新的、先進的、成熟的、完整的和安全可靠的，且設備的技術經濟性能符合附件一的要求。
7.1.2 采購用戶應提供詳細供貨清單，清單中依此說明型號、數量、產地、生產廠家等內容。對于屬于整套設備運行和施工所必需的部件，即使本合同附件未列出和/或數目不足，采購用戶仍須在執行的同時補足。
7.1.3 采購用戶應提供所有安裝和檢修所需*用工具和消耗材料等，并提供詳細供貨清單。
7.1.4 采購用戶應提供所有安裝和檢修所需*用工具和消耗材料等，并提供詳細供貨清單。
7.1.5 提供隨機所需備品備件(包括儀表和控制設備)，并在投標文件中給出具體清單。同時還應提供生產用二年用備品備件(包括儀表和控制設備)清單和分項報價，以供業主選擇是否單獨另外采購。
7.1.6采購用戶提供所供設備中的進口件清單（至少三家由采購用戶確認）。
7.2 供貨范圍
7.2.1采購用戶應確保供貨范圍完整，以能滿足用戶安裝、運行要求為原則, 在技術說明中涉及的供貨要求也作為本供貨范圍的補充，若在安裝、調試、運行中發現缺項(屬采購用戶供貨范圍)由采購用戶補充。
7.2.2提供詳細供貨范圍及備品備件及*用工具明細
膠球清洗全密封電動壓力反沖式二次濾網技術資料和交付進度
8.1. 一般要求
8.1.1 采購用戶提供的資料應使用國家法定單位制即國際單位制。
8.1.2 資料的組織結構清晰、邏輯性強。資料內容準確、一致、清晰、完整，滿足工程要求。
8.1.3 采購用戶資料的應提交及時、充分，滿足工程進度要求。在合同簽訂后3天內給出全部技術資料和交付進度清單，并經采購用戶確認。
8.1.3.1在接到中標通知后7天內采購用戶向采購用戶提供配合工程設計的總圖3份，以及電子文件1份。
8.1.3.2在接到中標通知后20天內采購用戶向采購用戶提供配合工程設計的全部圖紙3份，以及“AutoCAD”的電子文件2份。
8.1.3.3合同生效后1個月內提供整套圖紙和資料。
采購用戶保證在采購用戶需要時及時向采購用戶提供技術配合資料。
8.1.4 采購用戶提供的技術資料一般可分為投標階段，配合設計階段，設備監造檢驗、施工調試試運、性能試驗驗收和運行維護等四個方面。采購用戶須滿足以上四個方面的具體要求。
8.1.5 對于其它沒有列入合同技術資料清單，卻是工程所必需文件和資料，一經發現，采購用戶應及時免費提供。如本期工程為多臺設備構成，后續設備有改進時，采購用戶也應及時免費提供新的技術資料。
8.1.6 采購用戶要及時提供與合同設備設計制造有關的資料。
8.1.7 采購用戶提供施工用的技術資料為每臺機14套。
8.1.8 采購用戶在配合工程設計階段應提供的技術資料為每臺機三套及可編輯電子文件。
8.2．資料提交的基本要求
8.2.1
（1）過濾裝置系統圖；
（2）過濾裝置控制系統圖(包括邏輯回路)；
（3）過濾設備外形圖；
（4）電氣接線圖及原理圖；
（5）控制柜端子排出線圖；
（6）過濾裝置儀表控制設備(包括就地壓力表、差壓開關等)供貨清單；
（7）過濾裝置安裝使用說明書；
（8）設備供貨清單；
（9）電動執行機構型式規范，安裝接線圖，電源容量消耗功率等。
8.2.2 采購用戶提供的其它技術資料(采購用戶提供具體清單和要求，采購用戶細化，采購用戶確認）。包括但不限于：
8.2.2.1 檢查記錄、試驗報告及質量合格等出廠報告。
8.2.2.2 采購用戶提供在設計、制造時所遵循的規范、標準和規定清單。
8.2.2.3 設備和備品管理資料文件（包括設備和備品發運和裝箱的詳細資料，設備和備品存放與保管技術要求，運輸超重超大件的明細表和外形圖）。
8.2.2.4 詳細的產品質量文件（包括材質、材質檢查、焊接、熱處理、加工質量、外形尺寸、水壓試驗和性能試驗等）。
|
