膠球清洗裝置-冷凝器自動在線膠球清洗裝置安裝與應用？
膠球清洗裝置-冷凝器自動在線膠球清洗裝置安裝與應用？正常每臺機組冷凝器配置一套膠球清洗裝置系統。
用途：冷凝器自動在線膠球清洗裝置是借助水流的作用將大于冷凝管內徑的膠球擠進冷凝器，對冷凝管進行擦洗，維持冷凝管內壁清潔，保證冷凝器設計的換熱效率不下降，從而維持冷凝器的端差和汽輪機背壓；同時避免冷凝管內壁腐蝕，改善運行條件，延長機組壽命。
冷凝器自動在線膠球清洗裝置設備性能要求：
冷凝器自動在線膠球清洗裝置應保證安全可靠，所有傳動機構應靈活可靠，膠球清洗裝置投運時，應保證所有膠球在冷凝器水室中分布均勻的進入冷凝器中，對管子內壁進行有效的清洗。機組在正常運行條件下，投運膠球清洗裝置應能保持冷凝器內壁的潔凈，清潔系數為0.9以上。
系統采用PLC控制。在收球網板前后壓差達到預設值時自動收球并反沖洗網板，反沖洗完后自動回到運行狀態，在收球網板前后壓差達到預設值時自動緊急反沖洗的同時發出報警信號，以保證系統安全高效地運行。
膠球清洗系統能在設計的循環水量下連續運行，收球半小時的收球率在95％以上。投標方膠球清洗裝置的收球率測試方法：在循環水量滿足設計要求的情況下，投球運行1-2小時，收球半小時，收回膠球數與投入膠球數之比。
收球網按活動格柵式收球網設計。收球網的水阻不大于250mmH2O，收球網網板的驅動裝置選用智能一體化電動執行機構，同時采取預緊措施，防止網板在水流沖擊下振動。
膠球具有一定硬度并富有彈性，膠球的氣孔均勻、孔間連通吸水性強，濕態膠球的比重與水相近，膠球在進入水室后從水室底部至頂部分層均勻懸浮，從而保證能清洗底部至頂部的每一根冷卻水管。在水溫5～33℃運行時，膠球球徑漲大不超過0.5mm，且在運行期間保持穩定，以防止膠球堵塞冷卻水管。使用期內不老化，運行中膠球直徑比冷凝器換熱管（冷凝器換熱管規格：φ25×0.7（1））的內徑大1～2mm。投標方推薦的運行模式及目前投運膠球清洗設備的使用情況為：膠球系統每天投入運行一次，每次清洗１-2小時，收球半小時。膠球應具有回復性能好、密度均勻的性能， 24小時連續運行工況下的使用壽命為4-6周。
投運膠球的數量根據每根冷凝管每小時通過的膠球數量為12個計算。通常為單側冷凝器數的8%～14%。
執行機構具有足夠的傳遞扭矩和推力，在網板前后壓差達到*大并且電源電壓在許可范圍的下限時仍然能夠正常工作。在網板壓差達到*大值時，手動打開、關閉網板只需單人即可操作；在手輪操作結束后，系統能夠自動轉為電動控制操作；手動操作的機械部分和電動執行機構的設計應遵循的原則是：在手輪操作時或者在執行機構開始動作時既不會(huì )給操作人員造成危險也不會(huì )損壞設備。驅動機構不僅要有力矩保護開關，還要有可調整的行程控制開關以防止開、關操作超過允許位置。
膠球循環泵應有足夠的揚程和流量，泵進口連接管?chē)烂埽员３帜z球正常運行，膠球輸送至冷凝器進口水管處逆水方向布置，每根進水管處設置兩根注球管以保證膠球在冷凝器水室中均勻分布。
裝球室設有電動切換閥和可供排氣和排水的管道，進水處設有止回閥片，防止水和膠球倒流。

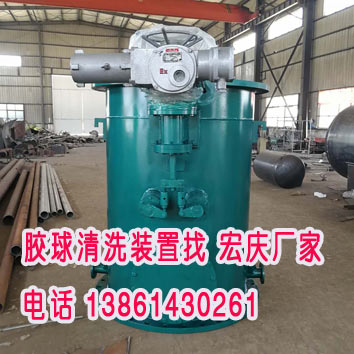

冷凝器自動在線膠球清洗裝置中裝球室的切換閥為電動控制，能夠實現收球、運行和換球的三種功能，智能一體化電動執行機構靈活、方便，閥門不卡球。
要求膠球循環泵及膠球裝球室布置在同一基礎，兩者之間的連接管道由投標方負責設計供貨。
膠球泵、裝球室、收球網允許布置在0米層，不影響收球率。
冷凝器自動在線膠球清洗裝置設備制造要求：
冷凝器自動在線膠球清洗裝置大修周期為5年。膠球清洗裝置的壽命不低于30年，能夠滿足連續運行時間為15年。收球網的設計應具有良好的水力特性，保證膠球不跑球。收球網為格柵式 型結構，垂直安裝在冷凝器冷卻水出口管上，收球網長度不大于 2350 mm，收球網為格柵式，網板采用組裝式結構。兩只收球網對稱布置。
收球網在非投運時，其收球格柵網板應設置在反沖洗裝置，收球室設置人孔以便于檢修。收球網及殼體應有足夠的剛度不變形、各轉動部件保證轉動靈活、不卡澀。
設備制造加工和組裝應符合圖樣及技術條件要求。設備承壓部件的施焊必須由合格的焊工擔任。各部件表面、通道、孔眼均應平滑無毛刺。
收球網網板為格柵結構，全部采用手工安裝，螺栓固定，整個網板迎水面無焊接以避免應力和變形的產生，同時避免由于焊接帶來的耐腐蝕性能下降。網板與筒體接觸處圓滑，收球狀態時的*大間隙不超過4 mm。根據膠球尺寸和水流情況選用*佳網板柵距，以防漏球和卡球。
齒輪設計及加工符合DIN EN ISO9001 和國標的的有關規定，嚙合良好，工作平穩、噪音低。膠球清洗裝置中的滑動軸承和滾動軸承符合DIN EN ISO9001 和國標的有關規定。外購件都有產品質量合格證。
冷凝器自動在線膠球清洗裝置設備材質要求
冷凝器自動在線膠球清洗裝置設備主要零部件所用的鋼材和焊接材料具有質量合格證書，符合相應的材料標準。各部件表面、通道、孔眼均應平滑無毛刺。
配供輔助設備的要求
(1)冷凝器自動在線膠球清洗裝置系統應由下列部分組成：
(a) 具有電動執行機構的膠球裝球室和電動再循環泵。
(b) 具有電動執行機構的收球網壓差測量和控制系統。
(c) 具有電動和手動的閥門、附件、膠球分配器及附件。
(d) 膠球。
(e) 就地/遠方操作控制柜及與之相關的控制設備。
(2)膠球再循環泵：
(a)電動機驅動、臥式、單級端部吸入式，垂直中分面的膠球再循環泵，泵的葉輪和殼體之間的間隙應能夠滿足膠球的通流。
(b)膠球再循環泵的流量和揚程應滿足膠球循環的要求并留有一定的余量。
(c)泵與電動機應配供統一的共用底座，并配供泵-電機之間的聯軸器及其護罩。
(3)裝球裝置：
(a) 每個裝球裝置在保證正常裝球數量時，其貯存容積留有一定的裕度，裝球室的具體容積為24L。
(b)裝球室的布置位置和進出口連接管應保證膠球的分布均勻和不發生堵球。裝球室的進出口連接管采用法蘭連接，并配有球閥，裝球室應設有排水和放氣用的閥門。
(c) 膠球清洗裝置應配供用來控制膠球的發送和停止的電動驅動裝置。
(4)閥門：
（a）膠球清洗裝置系統應使用帶法蘭的球閥、閘閥。
（b）電動球閥上裝開度指示器，以及開啟、關閉位置的限位裝置。
（c）不論用電動還是手動操作，閥門不操作時，應能自鎖。
(5)收球網：
每個收球網應有兩端的法蘭和反法蘭，帶鉸鏈的人孔門，測量壓差的接頭，帶法蘭的出球口網板及電動驅動裝置。 |
