膠球清洗裝置改造使用電動排污旋轉式二次濾網說明？

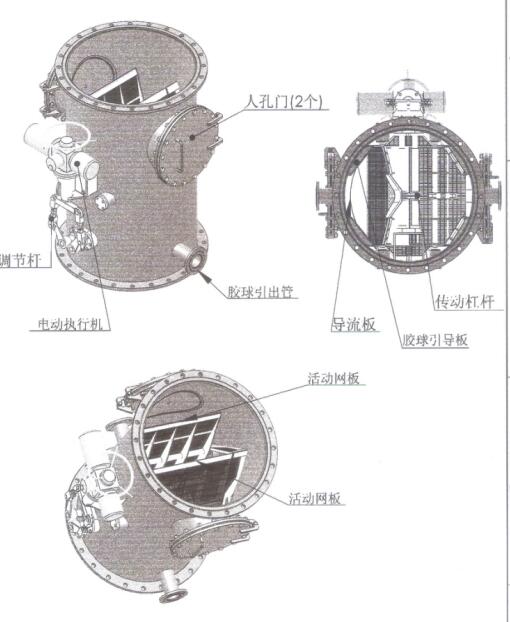

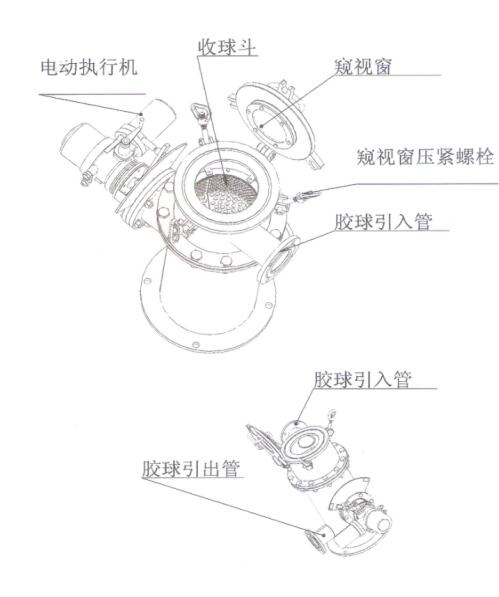

膠球清洗裝置改造使用電動排污旋轉式二次濾網說明？在膠球清洗裝置受到重視及用戶使用的經驗分析。電廠2×200MW機組原來的膠球清洗裝置，自投運起收球率直在30％左右，經原制造廠多次整改造，收球率還是在30％左右；電廠經多方考察，選中我公司，經我公司實地考察，根據該廠凝汽器的工況設計制造了SFG收球網，安裝上后經調試，一次收球率97％，自投運至今收球率一直保持在96％以上。電廠2×300MW機組原來的膠球清洗裝置的情況與電廠一樣，經我公司改造了收球網和對凝汽器堵死角改造后，收球率達到90％以上。
循環水電動排污旋轉式二次濾網是保證凝汽器正常運行的重要設備，安裝二次濾網應能達到如下效果：⑴運行水阻小，不影響機組的正常運行。⑵排污干凈。⑶排污時循環水量損失小。⑷操作、維修（護）簡單。
目前電廠使用的電動排污旋轉式二次濾網較多，但大多是固定網芯，排污形式為排污槽轉動的二次濾網。固定網芯形式有圓錐筒形、球面形、錐梯形。圓錐筒形有的用隔板圓錐筒等分成8等分或12等分，有的不等分。錐梯形的是在濾網筒體直徑內做成多個錐梯形網芯，來增加網芯的通流面積，以上幾種網芯，相同機組濾網相同直徑的情況下錐梯形網芯的濾網通流面積*大，相對運行水阻*小，相對講在相同的運行小阻下錐梯形網芯的濾網體積*小，錐梯形網濾網排污時排污槽轉動形式有：排污槽連續轉動和排污槽等分轉動。排污槽連續轉動排污的二次濾網，排污時一直繞網芯轉動幾圈后，排污結束。排污槽停止轉動，排污槽等分轉動的二次濾網，當排污槽轉到網芯等分區時，排污槽停止轉動幾十秒后排污槽再轉動到下一個等分區， 如此對每個網芯進行排污，直至所有等分區全部排污干凈。
以上結構形式的電動排污旋轉式二次濾網都有優缺點，不論是什么網芯都是鋼板沖孔制成的，沖孔網板的開孔率是0.4-0.5。而二次濾網的水阻主要是網板的水阻（網芯板的開孔數與網芯的出水流向，開孔面積再多，但出水流向受阻，運行水阻不能減小，出水流向也是影響水阻的主要原因之一）。
我公司結合以上電動排污旋轉式二次濾網網芯形式各排污方式，研究設計了新型的網芯形式和排污槽的二次濾網：
1、電動排污旋轉式二次濾網網芯有多個圓弧形單獨網芯和安裝在內部的錐形網芯及內部圓弧網芯組成，這樣增加了開孔面積，由于網芯為圓弧形，水流通過網芯孔無明顯的彎曲流向，水流呈流線型，局部阻力損失小，網芯無死角，排污效果好。
2、網芯總的開孔倍率（網芯板上總的開孔面積與濾網進口面積之比）3-5倍，網芯運行水阻小。
3、排污方式采用連續排污和等分排污，根據循環水質選擇排污方式，水質干凈時用連續排污，水質較差時用等分排污。
4、排污槽上沒有渦流發生板，無論是連續排污還是等分排污，當排污槽覆蓋到每個網芯單元口時，排污槽兩側的渦流發生板產生渦流，可以對相應的網芯單元形成水力密封，起到對該網芯單元集中排污的作用，使排污徹底干凈。
5、在控制上設有差壓時間互動的方式，排污槽轉動過程中，超后扭矩時，排污槽會(huì )自動反轉，所有主要傳動件都不與循環水接觸，密封采用機械密封和多道低壓密封，確保密封可靠。電動排污旋轉式二次濾網排污槽的轉動采用特制的*用電動執行機來實現，執行機運行可靠，無需維護。 |
